Drehmaschinen

Drehsteuerungen von HEIDENHAIN bewähren sich seit Jahren sowohl an Standarddrehmaschinen als auch komplexen Drehmaschinen und Drehzentren. Sie ermöglichen Bearbeitungen mit angetriebenen Werkzeugen, mit C- und Y-Achse oder mit B-Achse ebenso wie Komplettbearbeitungen mit einer Gegenspindel.

Sie wünschen persönliche Beratung?

Längen- und Winkelmessgeräte erfassen die Bewegungen direkt im Closed Loop. Positionsanzeigen für handbediente Werkzeugmaschinen machen präzises Fertigen mit zahlreichen praxisorientierten Funktionen und Zyklen sehr einfach.

Speziell abgestimmt auf die Anforderungen von Drehmaschinen sind auch die Umrichter der neuen Antriebsgeneration Gen 3. Sie bieten modernste Schnittstellentechnik, ausgezeichnete Leistungsdaten und sehr hohe Regler-Performance. Als Antriebe stehen Motoren von HEIDENHAIN und ETEL zur Verfügung.

Anwender der HEIDENHAIN Drehsteuerungen schätzen die einfache Bedienung und Programmierung, bei der sie die Steuerungen durch zahlreiche intelligente Funktionen unterstützen. Dadurch benötigt das Arbeiten mit einer CNC PILOT 640 oder MANUALplus 620 auch nur geringe Einarbeitungs- und Schulungszeit. Tast- und Kamerasysteme sowie elektronische Handräder sind praxisnahe Hilfen direkt an der Maschine, die Rüstzeiten reduzieren und die Prozesssicherheit erhöhen. Für das Erstellen, Testen und Optimieren von NC-Programmen abseits der Werkstatt stehen Programmierplätze zur Verfügung.

Rund um die Steuerung

Steuerungen für Drehmaschinen und Drehzentren

Die Drehsteuerungen CNC PILOT 640 und MANUALplus 620 von HEIDENHAIN unterstützen Sie optimal mit vielen werkstattgerechten Funktionen. Dazu gehören insbesondere einfache Zyklen und die Erstellung von NC-Programmen auf Knopfdruck mit TURN PLUS. So erledigen Sie schnell und effizient:

  • Herkömmliche Drehbearbeitungen
  • Bearbeitungen mit angetriebenen Werkzeugen
  • Bearbeitungen mit der C- und Y-Achse
  • Komplettbearbeitungen mit einer Gegenspindel
  • Bearbeitungen mit der B-Achse
Zu den Steuerungen

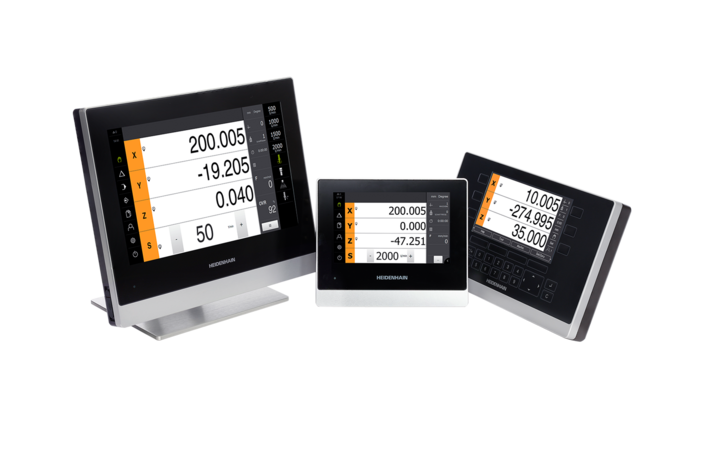

Manuelle Maschinen einfach bedienen

Positionsanzeigen für handbediente Werkzeugmaschinen machen die Arbeit produktiver: Sie sparen Zeit, erhöhen die Maßhaltigkeit der gefertigten Werkstücke und gewinnen an Komfort. Denn zusammen mit Längenmessgeräten für Werkzeugmaschinen erfassen Positionsanzeigen die Achsbewegungen direkt. Spiel in den mechanischen Übertragungselementen wie Spindel, Zahnstange oder Getriebe bleibt ohne Einfluss.

    Zu den Positionsanzeigen

    Digitale Antriebsregelung

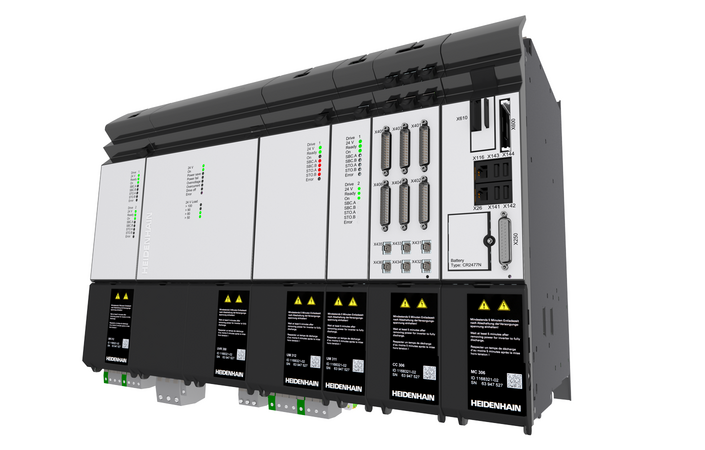

    Die neue HEIDENHAIN-Antriebsgeneration Gen 3 ist ein perfekt aufeinander abgestimmtes Gesamtsystem, das auf besonders innovativen und zukunftsorientierten Technologien basiert. Maschinenbauer und Maschinenanwender profitieren von modernster Schnittstellentechnik, verbesserten Leistungsdaten und gesteigerter Regler-Performance. Die neuen Kompaktumrichter für optimale Performance auf kleinstem Raum machen die Gen 3-Vorteile für kleinere Maschinen nutzbar.

    Zu den Umrichtern

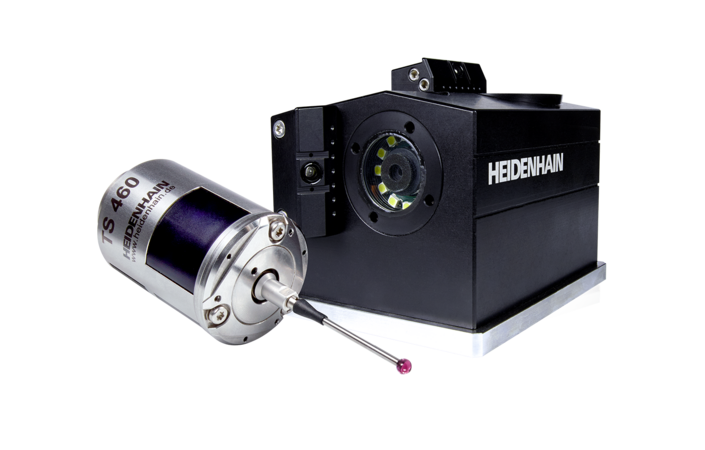

    Werkstücke und Werkzeuge vermessen

    Tast- und Kamerasysteme helfen Rüstzeiten zu reduzieren, die Einsatzzeiten der Maschinen zu erhöhen und die Maßhaltigkeit der gefertigten Werkstücke zu verbessern. Rüst-, Mess- und Kontrollfunktionen können Sie manuell oder – in Verbindung mit den meisten CNC-Steuerungen – auch programmgesteuert ausführen. Dabei profitieren Sie von hoher Antastreproduzierbarkeit, hoher Antastgeschwindigkeit und verschleißfreien Messungen.

    Zu den Tast- und Kamerasystemen

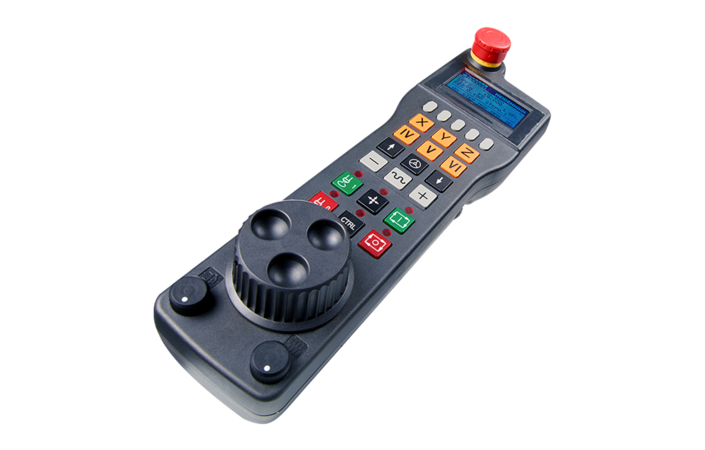

    Achsen feinfühlig von Hand verfahren

    Mit den elektronischen Handrädern von HEIDENHAIN bewegen Sie den Achsschlitten über den Vorschubantrieb entsprechend der Drehung des Handrads besonders feinfühlig. Dafür sind die Achstasten und bestimmte Funktionstasten in das Gehäuse integriert. Mit den tragbaren Handrädern können Sie jederzeit, egal wo Sie sich mit Ihrem Handrad gerade befinden, die zu verfahrenden Achsen wechseln oder die Maschine einrichten. Einbau-Handräder können an beliebiger Stelle der Maschine angebracht werden.

    Zu den Handrädern

    Das Abbild der Steuerung im Büro

    Mit einem Programmierplatz haben Sie die Möglichkeit, NC-Programme im Büro abseits vom Werkstattlärm wie an Ihrer Maschine zu programmieren, zu testen und zu optimieren. Auf dem Programmierplatz arbeiten Sie auf der gleichen Tastatureinheit wie an der Maschine. Auch der Programmtest läuft wie an der Maschine. Damit ist der Programmierplatz auch ideal für die Aus- und Weiterbildung geeignet. Und mit dem Digitalen Zwilling steht Ihnen sogar ein exaktes Abbild Ihrer Maschine in der Werkstatt inklusive der tatsächlichen Kinematiken, Parameter und Funktionen zur Verfügung.

    Zu den Programmierplätzen

    Simultandrehen mit der CNC PILOT 640: Schruppen und schlichten komplexer Konturen in einem Zug

    Rund um die Spindel

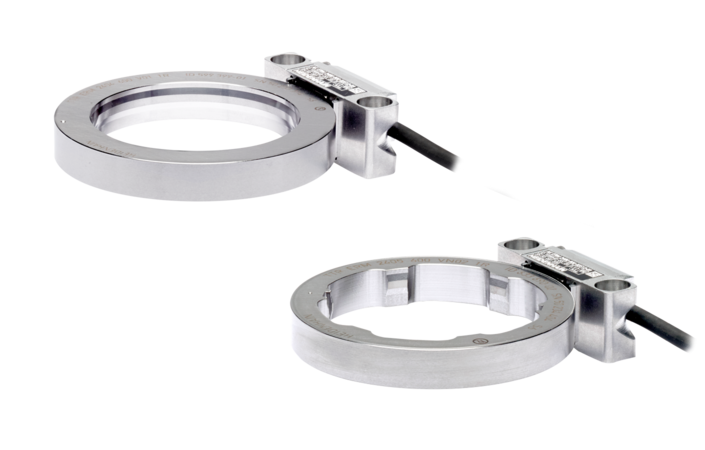

    Magnetische Einbau-Messgeräte

    Für die modularen Winkelmessgeräte mit magnetischer Abtastung vom Typ ERM gibt es mit den Teilungstrommeln TTR ERM 2x04 und TTR ERM 2x05 zwei spezielle Bauformen für Spindelapplikationen. Sie sind entsprechend den Drehzahl- und Genauigkeitsanforderungen der jeweiligen Werkzeugmaschine mit unterschiedlichen Teilungsperioden verfügbar.

    Zu den ERM-Winkelmessgeräten

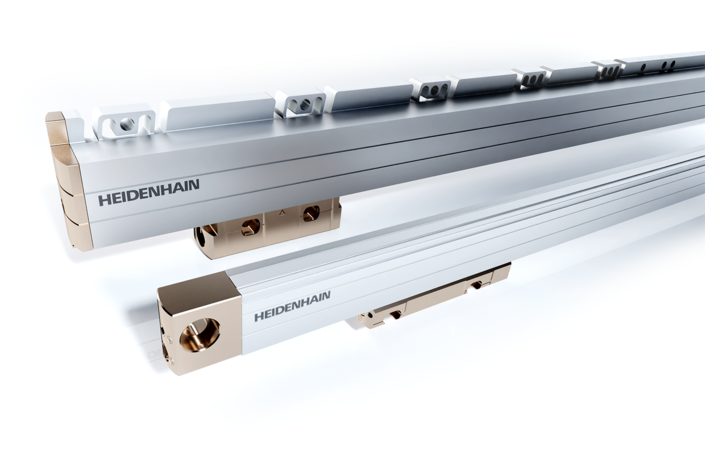

    Gekapselte Längenmessgeräte

    Für die exakte Positionierung der Spindel eignen sich insbesondere gekapselte Längenmessgeräte der Baureihen LC und LS von HEIDENHAIN. Sie stehen für eine optimale Integration in die Maschine mit kleinprofiligem Maßstabsgehäuse zur Verfügung, die HEIDENHAIN-Geräte gibt es auch mit großprofiligem Maßstabsgehäuse für Anwendungen mit großzügigeren Platzverhältnissen.

      Zu den gekapselten Längenmessgeräten von HEIDENHAIN

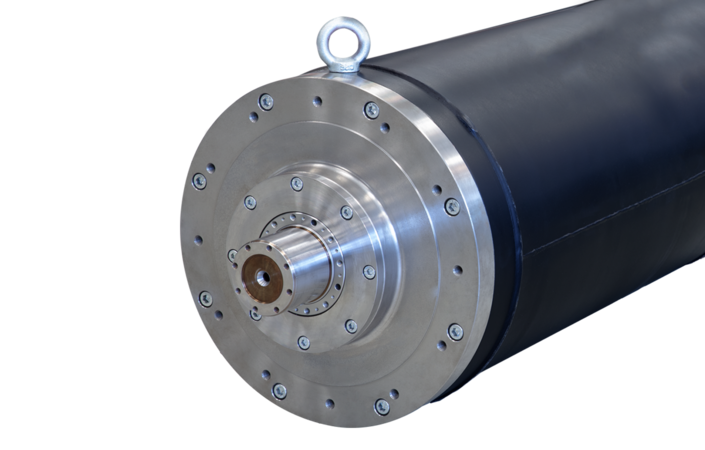

      Asynchronmotoren

      Als Zubehör zu den Steuerungen und Umrichtern liefert HEIDENHAIN auch Motoren für die Hauptspindel. Die Asynchronmotoren vom Typ QAN besitzen wartungsfreie Lager, können große Querkräfte aufnehmen und erlauben hohe Spindeldrehzahlen. Die Drehzahlerfassung erfolgt über einen integrierten HEIDENHAIN-Drehgeber.

      Zur Antriebstechnik von HEIDENHAIN

      Die neue LC-Generation: Optimierte Optik reduziert Ihre Systemkosten

      Rund um den Schlitten

      Absolute Winkelmessgeräte

      Für Anwendungen wie die Positionsmessung in Drehmaschinen sind die absoluten modularen Winkelmessgeräte mit magnetischer Abtastung ECM in ihrer robusten Art besonders geeignet. Aufgrund des großen möglichen Innendurchmessers, der geringen Abmessungen und des kompakten Designs sind sie prädestiniert für die C-Achse an Drehmaschinen und für einfache Rund- und Schwenkachsen.

      Zu den modularen Winkelmessgeräten

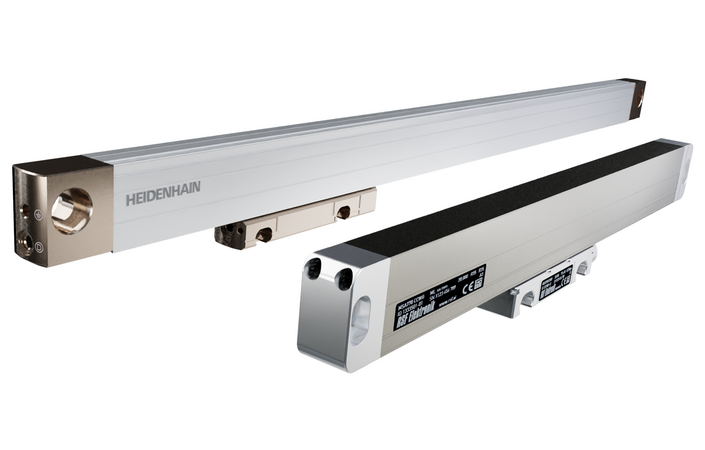

      Gekapselte Längenmessgeräte

      Für die exakte Positionierung des Maschinentischs in einer Closed Loop-Regelung sind gekapselte Längenmessgeräte der Baureihen LC und LS von HEIDENHAIN erste Wahl. Denn der Einsatz von Längenmessgeräten eliminiert thermische Fehler, die Ursache Nummer eins für Positionsfehler an modernen Werkzeugmaschinen.

        Zu den gekapselten Längenmessgeräten von HEIDENHAIN

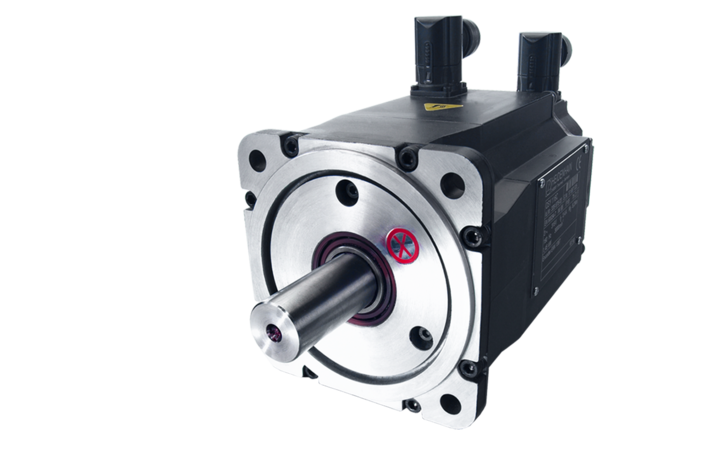

        Synchronmotoren

        Als Zubehör zu Steuerungen und Umrichtern liefert HEIDENHAIN auch Motoren für Vorschubachsen. Die Synchronmotoren vom Typ QSY verfügen über

        • Exzellentes Gleichlaufverhalten
        • Sehr gutes Verhältnis zwischen Nenn- und Stillstandsdrehmoment
        • Niedrigen Momentenrippel

        HEIDENHAIN-Synchronmotoren arbeiten mit Sinuskommutierung und erfassen Rotorlage sowie Drehzahl über einen integrierten HEIDENHAIN-Drehgeber.

        Zur Antriebstechnik von HEIDENHAIN
