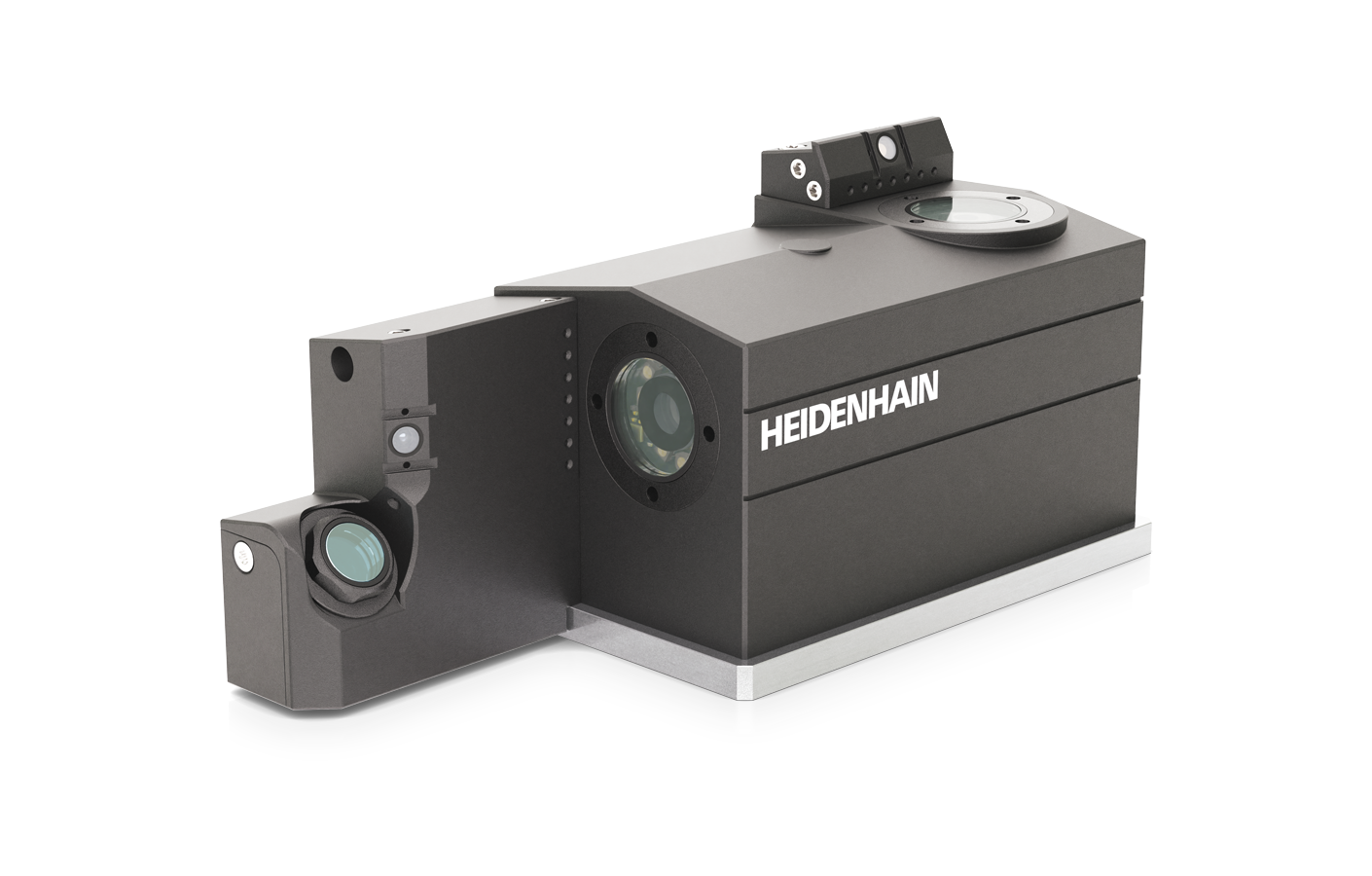

VT 121, VT 122

Kamerasysteme zur Werkzeugvermessung und -inspektion

Zwei Kameras mit Ringlicht und seitlicher Beleuchtung
VT 122: zusätzliche Beleuchtung für die In-Prozess-Messung
Druckluftanschluss zur Reinigung von Werkzeug und Kamerasystem
Ansteuerung und Werkzeugauswertung über VTC Software
Automatisierung über VTC-Zyklen
Schnittstelle: Gigabit Ethernet
Schutzart: IP66/68

Robust und platzsparend

Die Kamerasysteme sind mit Schutzart IP66/IP68 und zusätzlich schützenden Deckgläsern ein sehr robustes aber gleichzeitig platzsparendes Tool in der Werkzeugmaschine – mit einfacher Wartung.

Drei Aufgaben – ein System

Das Kamerasystem VT 122 erstellt automatisiert Bilder zur effizienten Werkzeugprüfung. Dabei erfüllt das System drei Aufgaben: Werkzeugvoreinstellgerät, Werkzeugmikroskop und visuelle Werkzeuginspektion.

Berührungslose In-Prozess-Messung

Die Berührungslose Vermessung von Werkzeuglänge, -radius und -eckenradius ist für empfindliche Schneiden geeignet. Die VT 122 unterstützt Schaftfräser, Kugelfräser und Bohrer mit einem Durchmesser ab 1 mm. Werkzeuge können voreingestellt und im Prozess kontrolliert werden.

Panorama- oder Nahaufnahmen

Die Kamera erstellt Nahaufnahmen von jeder Schneide oder detailreiche Panorama-Aufnahmen vom gesamten Werkzeugumfang. Der Beleuchtungswinkel kann variiert und somit einzelne Schneiden virtuell ausgespiegelt werden. Werkzeuge können zusätzlich von unten abgebildet werden.
